真空泵是真空包装机最核心的部分。真空泵安装方式有二种，一种为内置式，通常采用单级旋片式真空泵。另一种为外接式，通常采用双级旋片式真空泵，该泵抽气速率快，真空度比单级泵高，一般适用于生产批量较大，真空度要求较高，或要求安装在室外以减少排气污染。

真空表通常采用轴向前边的，安装在操作面板上或机身正面

真空电磁阀通常用二只，一只为￠5二位三通电磁阀，主要作用为控制热压封口装置上、下位移工作。另一只为￠15二位二通电磁阀，主要作用为真空、热封结束后，打开通路，使大气回到真空室，否则真空室就不能开启。



第二、上、下真空室与密封圈

真空包装机一般为腔式结构，由上真空室、下真空室及置于上、下真空室之间的密封圈组成。

上、下真空室一般采用铝合金铸造后经铣创加工或不锈钢薄板经折边或模压后焊接平整加工，也有上、下真空室分别采用铝合金及不锈钢二种材料组合。

密封圈一般采用硅橡胶，黑橡胶，少数低档产品采用发泡橡胶，硅橡胶耐高温、耐腐蚀、密封性好、使用寿命长，发泡橡胶密封性差、易脱落，、使用寿命短。



第三、上真空室开启、位移和平衡装置

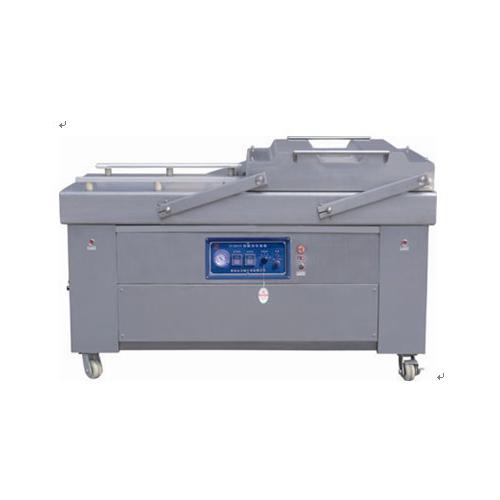

常用真空包装机有单室与双室二种，单室为翻板式，在上、下真空室后部有二组支架，中间有一根穿有双扭簧的长轴，由双扭簧平衡作用力，开启角度45-75度不等。双室为往复式，下真空室分为左右二个工作室，上真空室由四根连杆支撑左右位移，四根连杆固定在二根长轴上，长轴上有拉簧拨叉，二根拉伸弹簧下部定位于机架上，上部定位于拉簧拨叉上，起到平衡操作重力的作用，二根长轴由二组轴承 座定位，四根连杆上部也镶有微型轴承，故左右位移非常轻松，真空启动时稍加压力，回气结束后能自动开启。支撑位移上真空室的四根连杆，每根长轴上的前后二根，必须保持平行，左右二组连杆也必须相对保持平行，以确保上真空室在左右任何位置均同下真空室保持平行，否则，造成上、下真空室不能保持平行，则操作压力明显加大，严重时不能正常建立真空。



第四、热压封口装置与印字装置

该装置按装在真空室内，通常有二组，也有一组的，一般单室翻板式的活动部分按装在下真空室，而双室往复式的活动部分按装在上真空室，热封气室框固定在上真空室，二头有导柱、弹簧组成复位装置，热压架座二头有导套，套在导柱上，热封气室框及热压架座之间有热封气室热封气室有采用塑胶水管，二头用夹管夹住，中部都有一个气嘴，热压架座上固定有环氧板加工的热压架体，二头有卷带轴，镍铬合金带由卷带轴卷紧定位，外面包有热封漆布。固定部分装置主要有印字胶条框及印字胶条组成，印字胶条采用耐热硅橡胶加工，一面带有斜纹或直纹，另一面设有圆孔或方孔，用硅橡胶加工的园字或方字嵌入其中，在封口同时印上凹凸透明的生产日期



第五、时间继电器、变压器



时间继电器通常用二只，一只控制真空时间，另一只为控制热封时间。常用型有三种，一种为外接式，本体安装在电气线路板上，调节旋钮安装在操作面板上；另一种为转盘式，本体安装在操作面板上，本体上带有一大转盘；另外还有一种数显式，安装在操作面板上

变压器通常用二只，小一些的为控制变压器，大一些的为热封变压器。

交流接触器通常也有二只，一只控制 真空泵工作，另一只控制热封变压器工作。

因为控制回路工作电压为220V，所以时间继电器，真空电磁阀，交流接触器、计数器等线圈工作电压均为220V。
